榫卯(sǔn mǎo),是古代中国建筑、家具及其它器械的主要结构方式,是在两个构件上采用凹凸部位相结合的一种连接方式。凸出部分叫榫(或叫榫头);凹进部分叫卯(或叫榫眼、榫槽)。

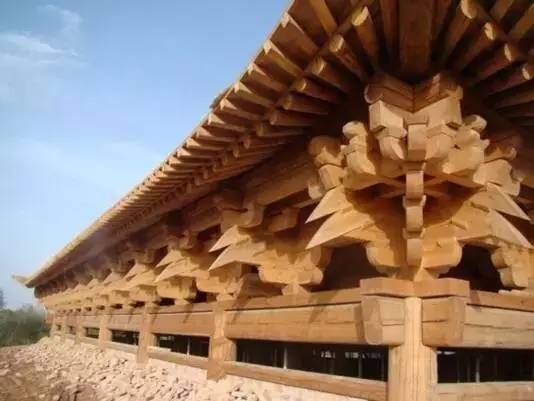

中国古代,榫卯结构即用在建筑领域也用在家具领域。中国的木建筑构架一般包括柱、梁、枋、垫板、衍檀、斗拱、椽子、望板等基本构件。这些构件相互独立,需要用一定的方式连结起来才能组成房屋。中国家具把各个部件连结起来的“榫卯”做法,是家具造型的主要结构方式。各种榫卯做法不同,应用范围不同,但它们在每件家具上都具有形体构造的“关节”作用。若榫卯使用得当,两块木结构之间就能严密扣合,达到“天衣无缝”的程度。它是古代木匠必须具备的基本技能,工匠手艺的高低,通过榫卯的结构就能清楚的反映出来。
榫卯结构大致可分为三大类型:

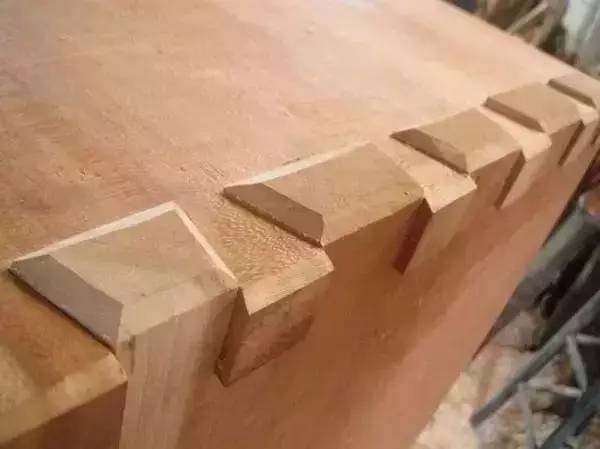

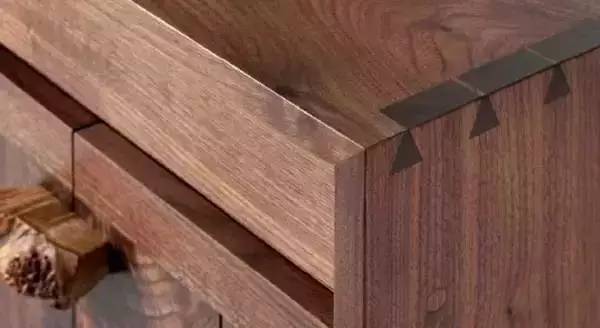

一类主要是作面与面的接合,也可以是两条边的拼合,还可以是面与边的交接构合。如“槽口榫”、“企口榫”、“燕尾榫”、“穿带榫”、“扎榫”等。
另一类是作为“点”的结构方法。主要用于作横竖材丁字结合,成角结合,交叉结合,以及直材和弧形材的延伸接合。如“格肩榫”、“双榫”、“双夹榫”、“勾挂榫”、“楔钉榫”、“半榫”、“通榫”等等。
还有一类是将三个构件组合一起并相互连结的构造方法,这种方法除运用以上的一些榫卯联合结构外,都是一些更为复杂和特殊的做法。如常见的有“托角榫”、“长短榫”、“抱肩榫”、“粽角榫”等。
以下列33种榫卯结构实拍动态图展示(涵盖了古代榫卯结构当中最主要、实用、经典的款式结构):

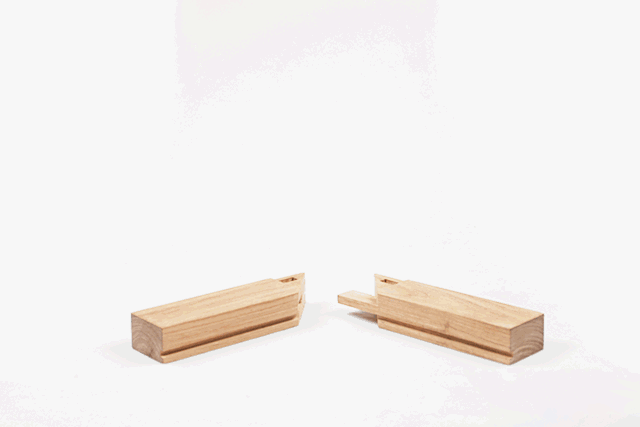

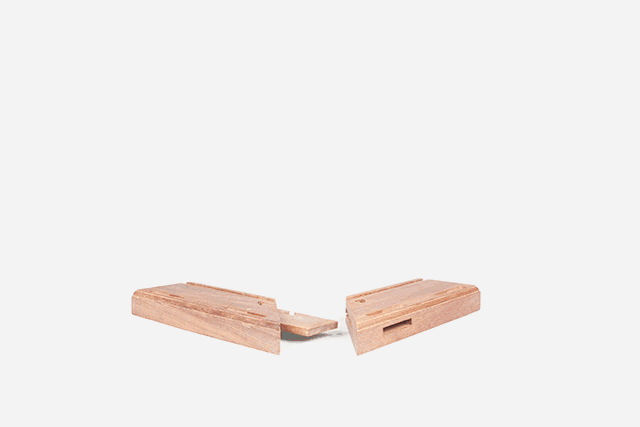

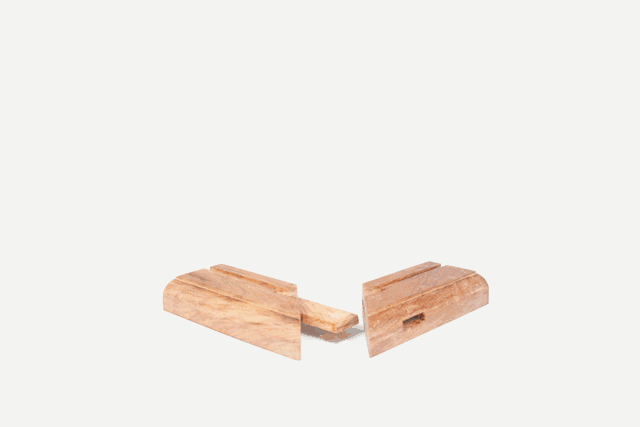

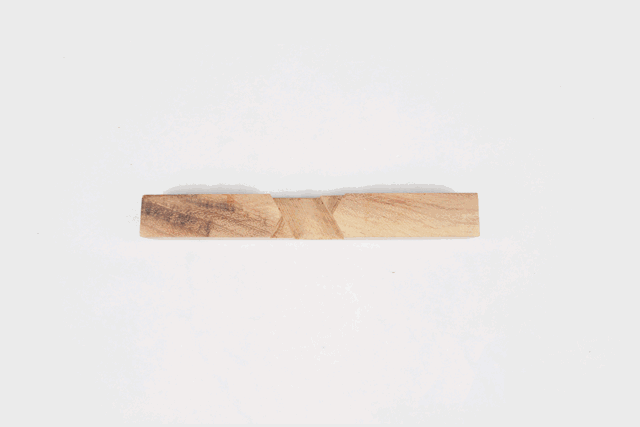

1、楔钉榫

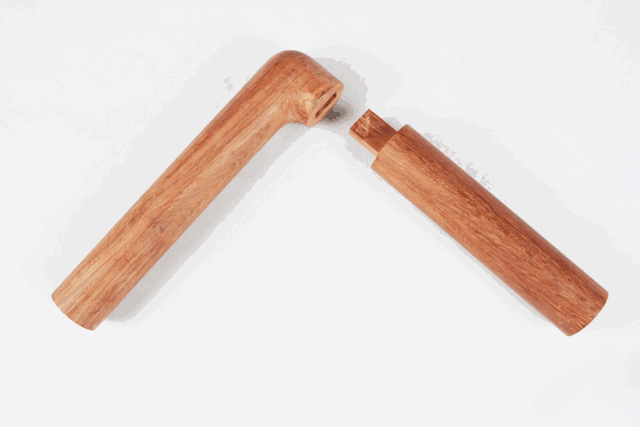

2、烟袋锅榫

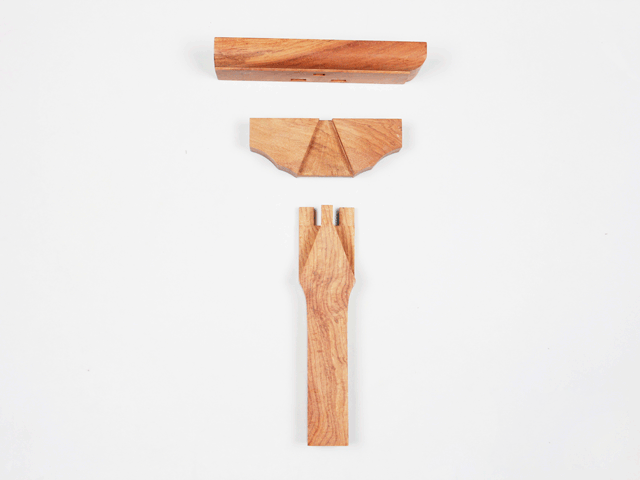

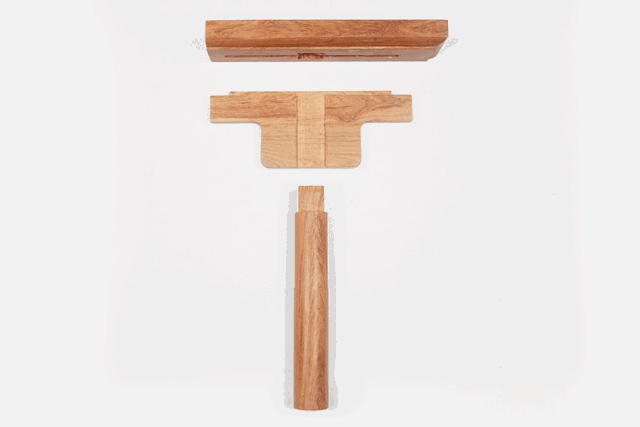

3、夹头榫(脚足上端嵌夹牙条与牙头)

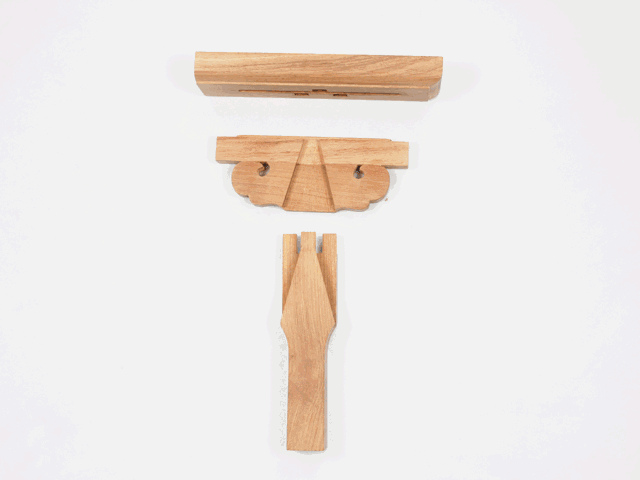

4、云型插肩榫(牙条、牙头分造)
5、扇形插肩榫

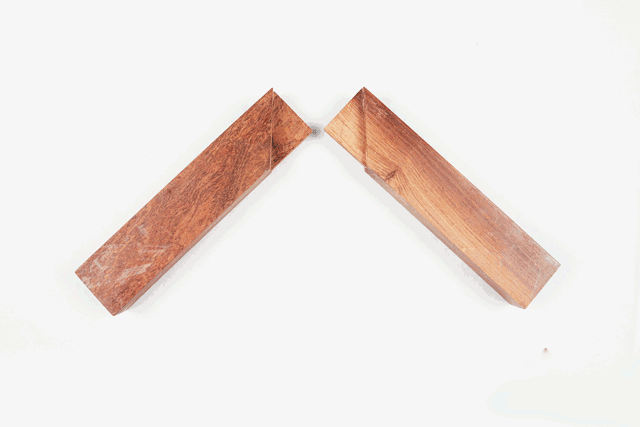

6、传统粽角榫

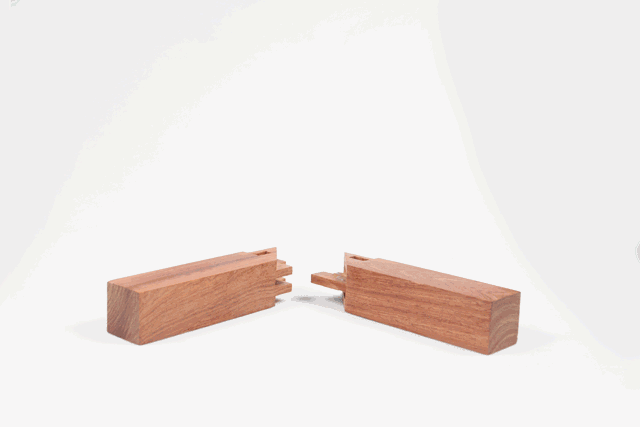

7、双榫粽角榫
8、带板粽角榫
9、高束腰抱肩榫
10、挂肩四面平榫
11、圆柱丁字结合榫

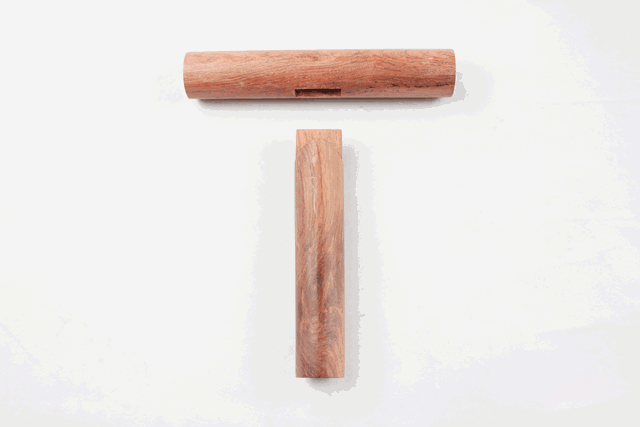

12、圆方结合裹腿

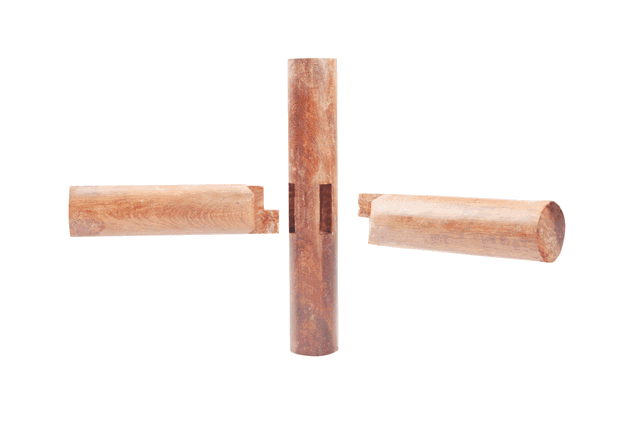

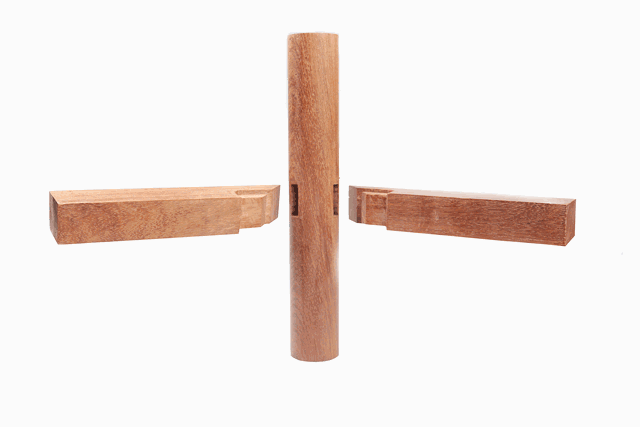

13、圆柱二维直角交叉榫
14、圆香几攒边打槽

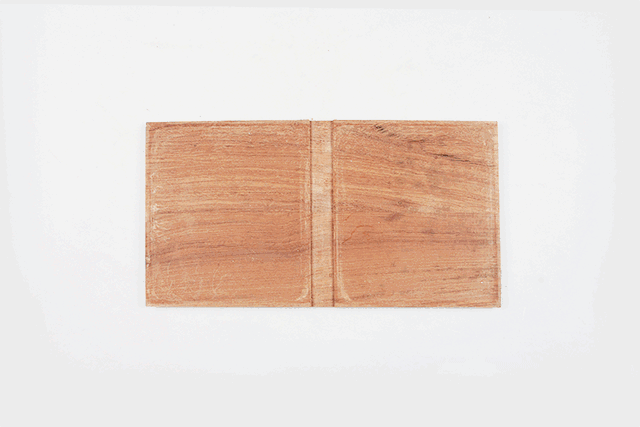

15、攒边打槽装板
16、一腿三牙方桌结构
17、抄手榫
18、方材角结合床围子攒接万字
19、方形家具腿足与方托泥的结合
20、三根直材交叉
21、加云子无束腰裹腿杌凳腿足与凳面结合
22、插肩榫变形
23、平板明榫角结合
24、柜子底枨
25、方材丁字结合(榫卯大进小出)
26、厚板闷榫角结合
27、厚板出透榫及榫舌拍抹头

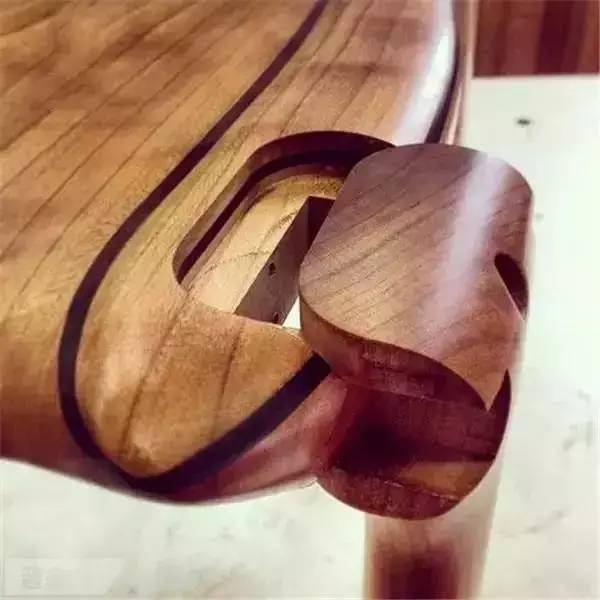

28、椅盘边抹与椅子腿足的结构
29、直材交叉结合
30、弧形直材十字交叉
31、弧形面直材角结合

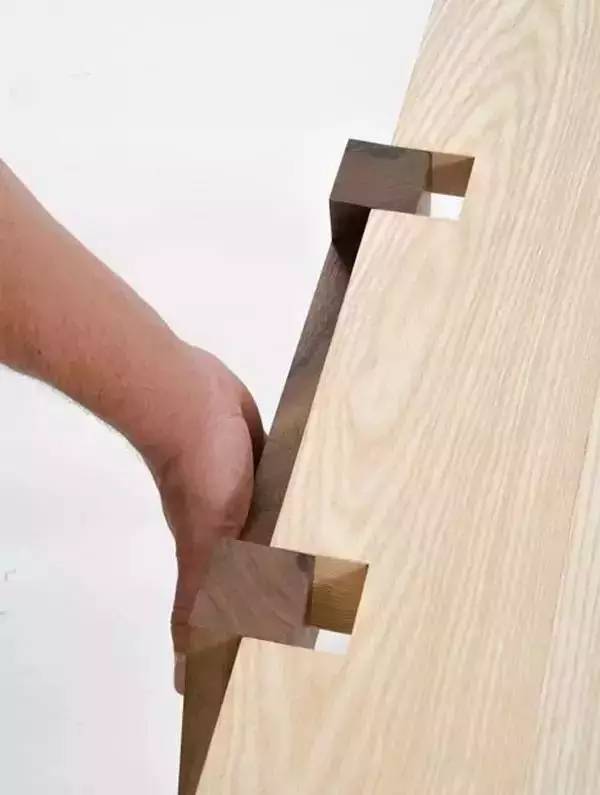

32、走马销
33、方材丁字形结合榫卯用大格榫
榫卯是极为精巧的发明,这种构件连接方式,使得中国传统的木结构成为超越了当代建筑排架、框架或者钢架的特殊柔性结构体,不但可以承受较大的荷载,而且允许产生一定的变形,在地震荷载下通过变形抵消一定的地震能量,减小结构的地震响应。
(来源:墨问素简生活)
